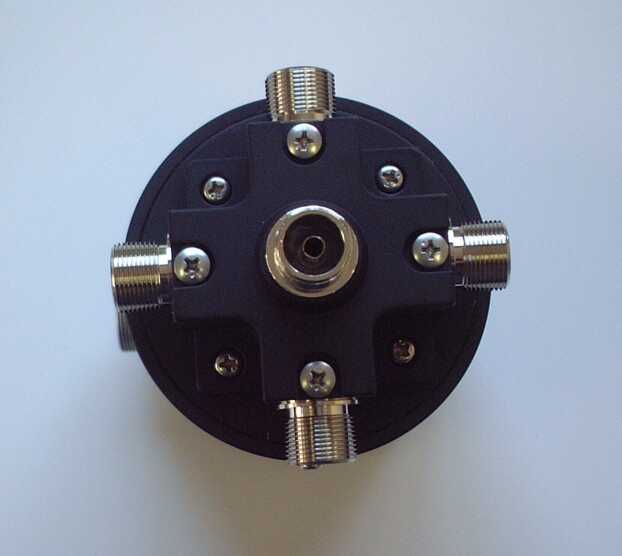

同軸リレー 型名CA900同軸リレー 型名CA900
 |
 |
同軸リレー CA900
|

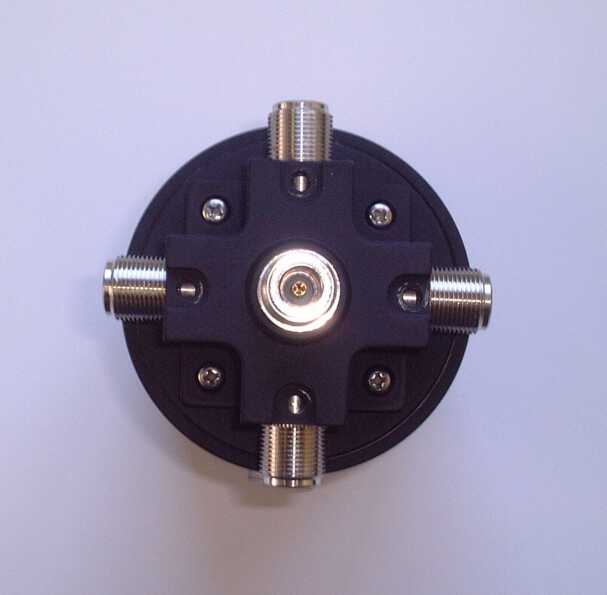

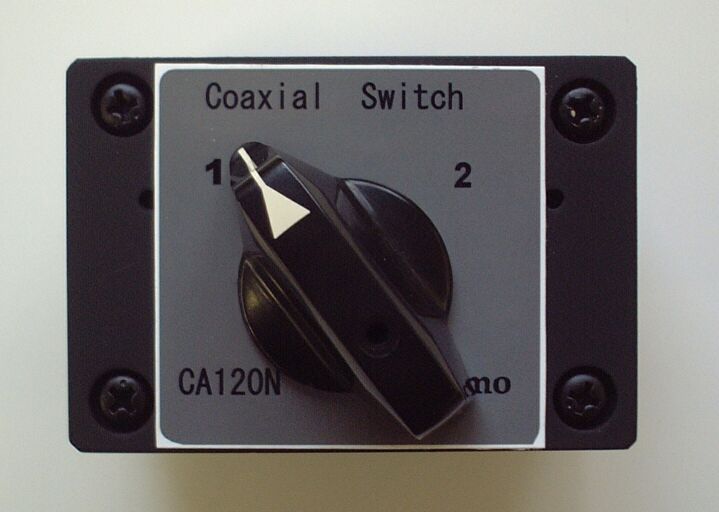

同軸スイッチ 型名CA120N
 |
 |
 |
同軸スイッチ CA120N
|

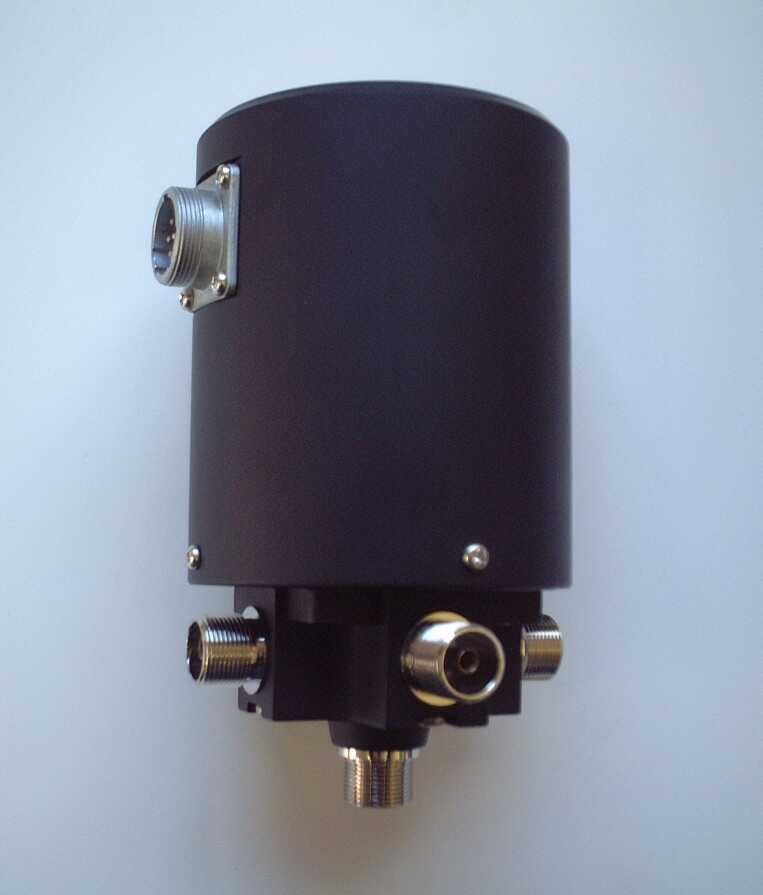

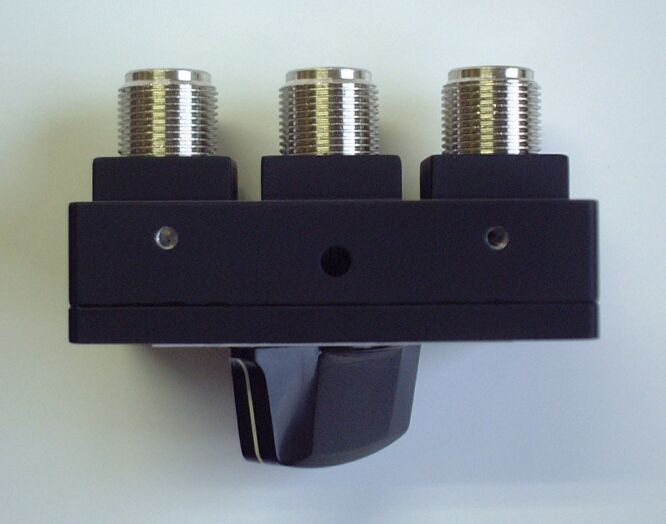

リモートコントロール同軸スイッチM型
 |
 |
M型コネクタータイプ
|

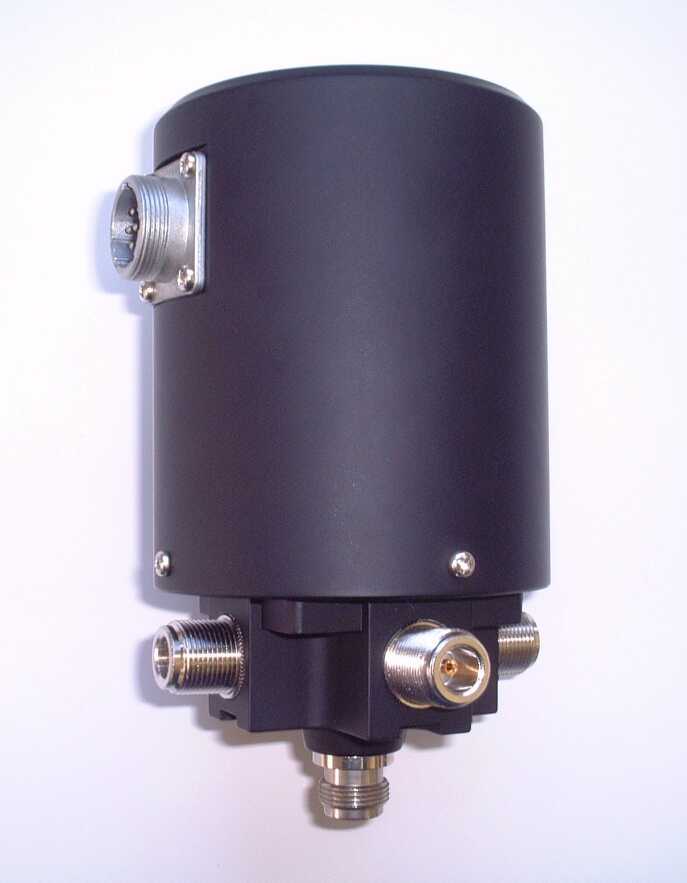

リモートコントロール同軸スイッチN型
 |
 |
N型コネクタータイプ
|

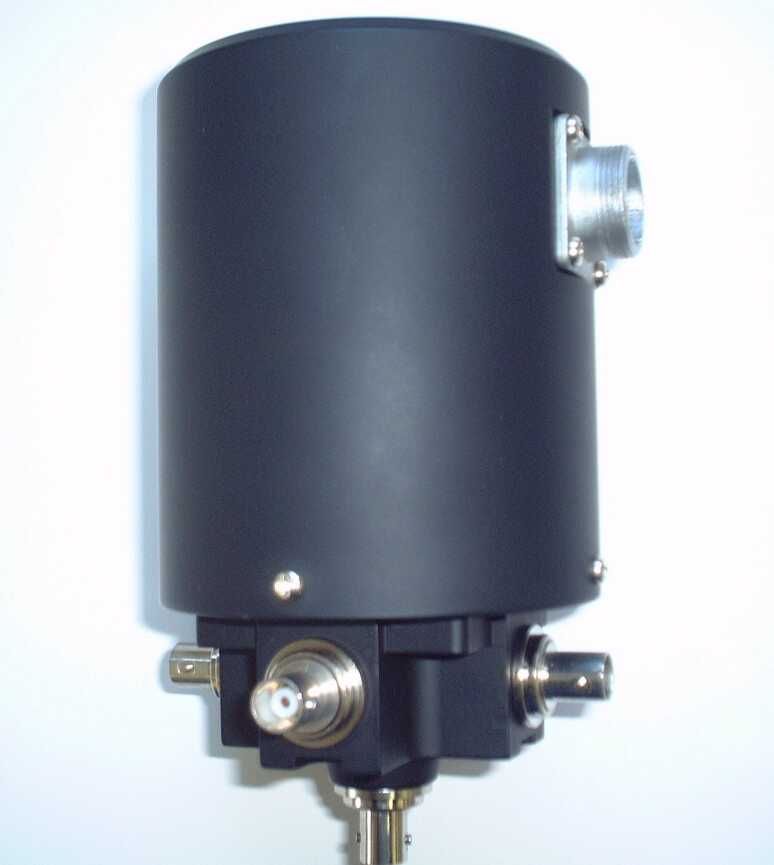

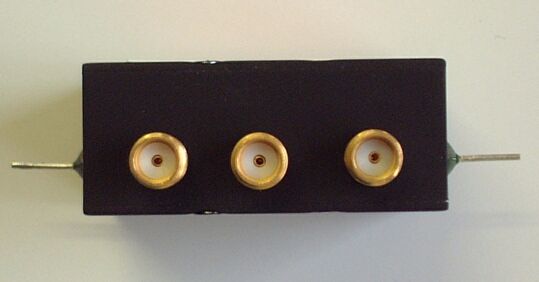

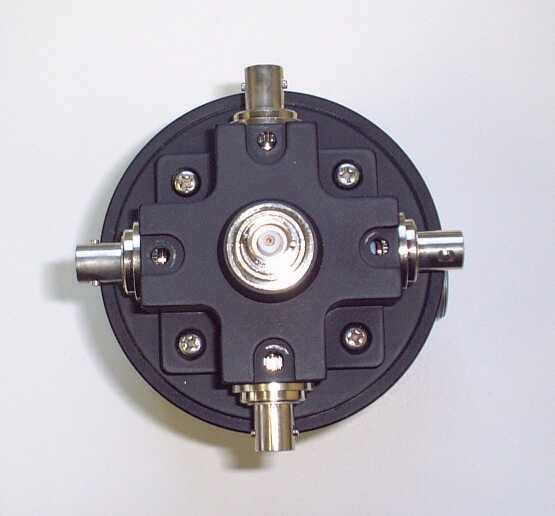

リモートコントロール同軸スイッチBNC型
 |
 |
BNCコネクタータイプ
|

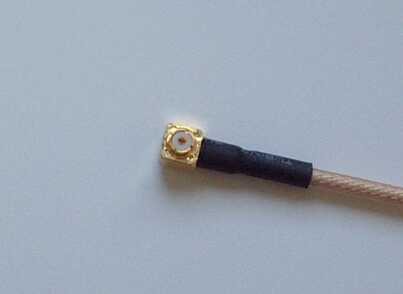

SSMT R/A JACK
 |
インピーダンス ： ５０Ω VSWR ２GHｚ １：１．２ ６GHｚ １：１．４ |
| 寸法は４ｍｍX４ｍｍの超小型ライトアングルコネクターです。 |

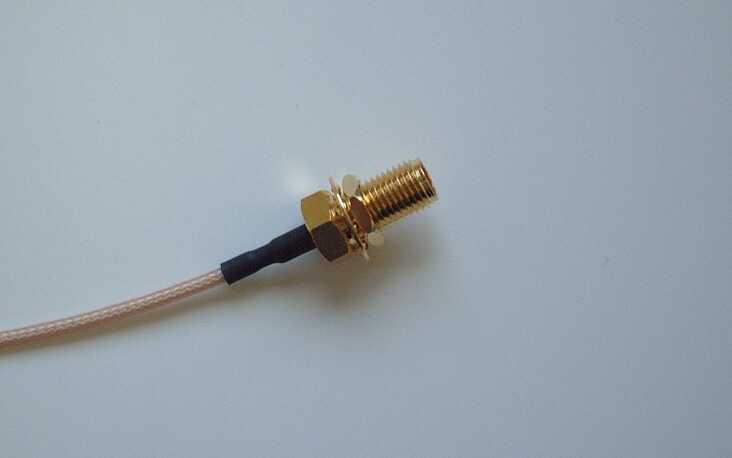

SMAJACK
 |
インピーダンス ： ５０Ω VSWR ２GHｚ １：１．２ ６GHｚ １：１．４ |
| RG316ケーブルが接続されています。 |

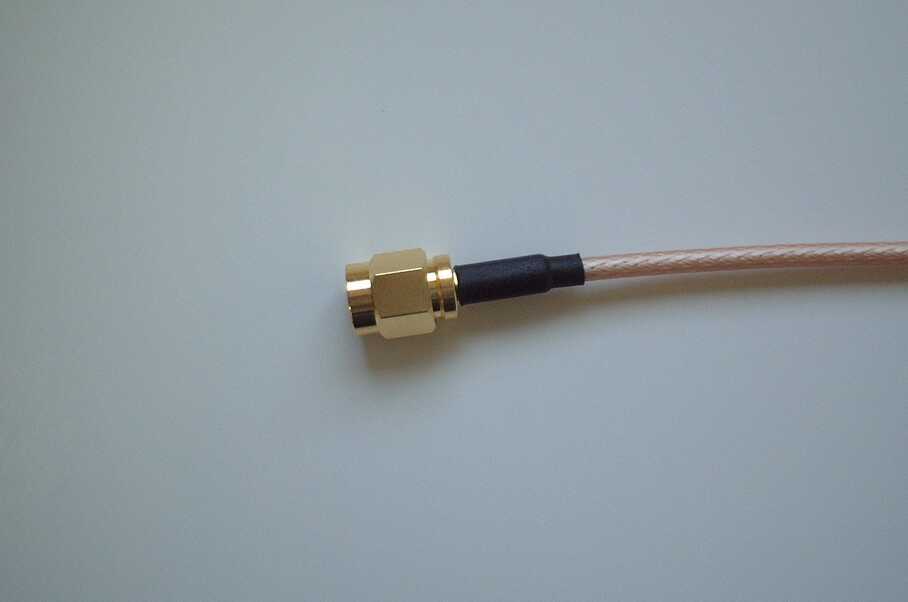

SMAプラグ
 |
インピーダンス ： ５０Ω VSWR ２GHｚ １：１．２ ６GHｚ １：１．４ |
| RG316ケーブルに接続。 |

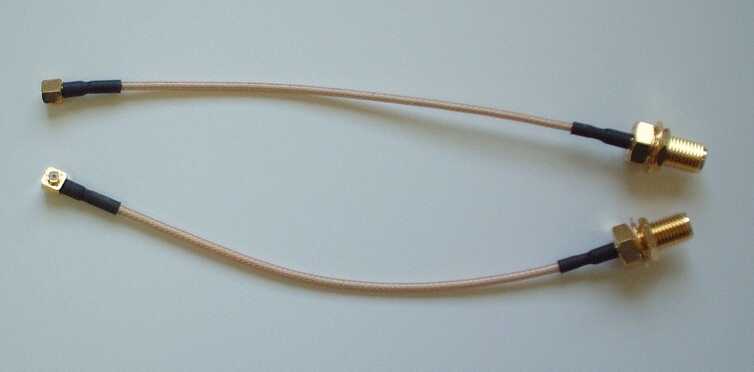

SSMT-SMAJACK
 |
インピーダンス ： ５０Ω VSWR ２GHｚ １：１．２ ６GHｚ １：１．４ |
| SSMTとSMAプラグをRG３１６同軸ケーブル１２ｃｍで接続してあります。 尚、同軸ケーブルの長さは自由に変更する事が出来ます。 |
SMAプラグ−SMAプラグ
 |
インピーダンス ： ５０Ω VSWR ２GHｚ １：１．２ ６GHｚ １：１．４ |
| SMAプラグがRG316ケーブル１２ｃｍの両端に接続してあります。 尚、ケーブルの長さは自由に変更する事が出来ます。 |

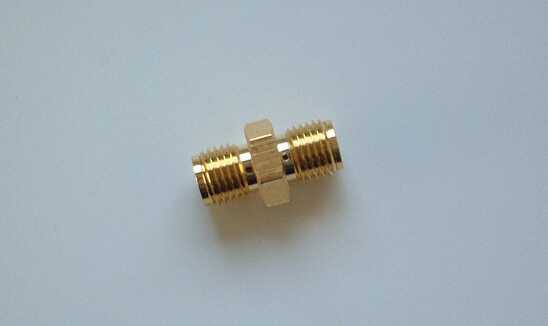

SMAJACK−SMAJACK
 |
インピーダンス ： ５０Ω VSWR ２GHｚ １：１．２ ６GHｚ １：１．４ |
| 中継用SMAJACK-SMAJACK |

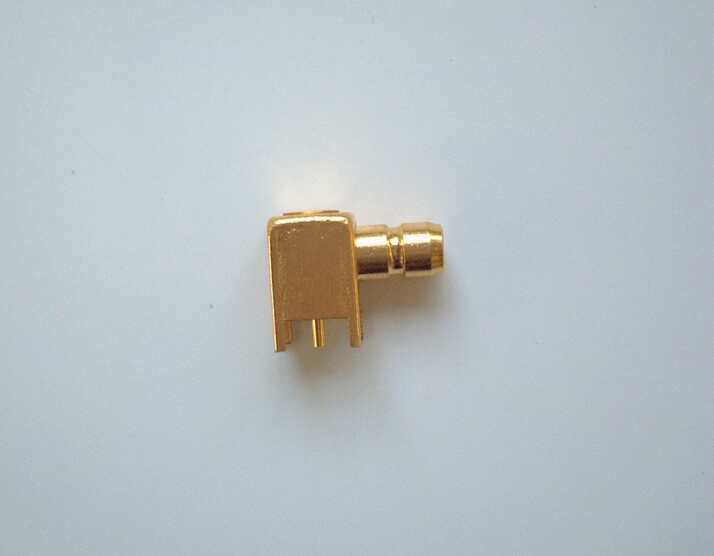

SMB JACK ライトアングルPCB用コネクター
 |
インピーダンス ： ５０Ω VSWR ２GHｚ １：１．２ ６GHｚ １：１．４ |
| プリント基板取り付け用 SMB JACKコネクター |
 |
ＳＭＡコネクター付きケーブル各種 周波数特性 ： ＤＣ〜３Ｇ |
 |

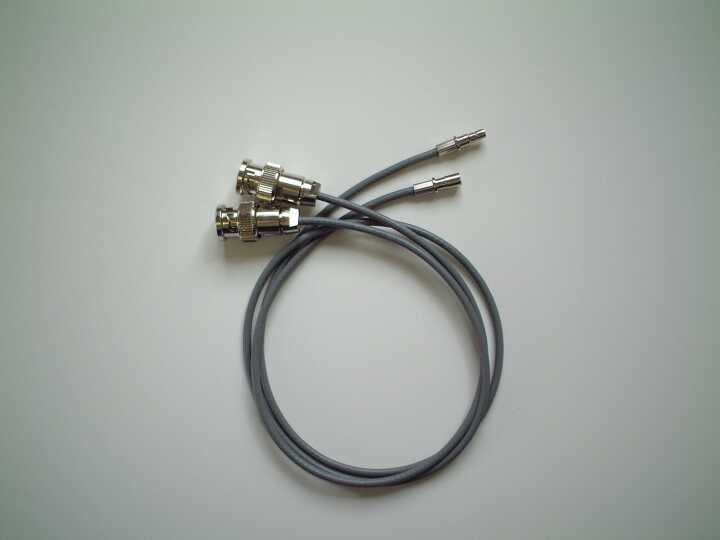

SMBコネクター付きケーブル各種 周波数特性 ： DC〜３G |
 |

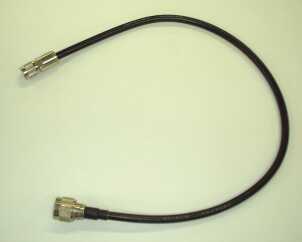

ＮＰ−ＴＮＣＰケーブル付き各種 周波数特性 ： ＤＣ〜３Ｇ |
 |

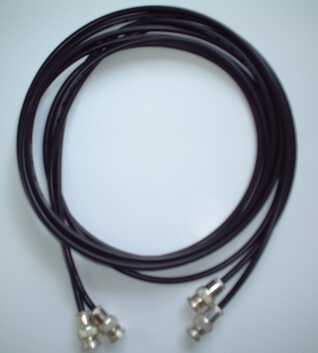

ＢＮＣＰ−ＢＮＣＪ付きケーブル 周波数特性 ： ＤＣ〜２．５Ｇ |
 |

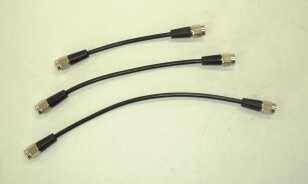

ＴＮＣＰ−ＴＮＣＪ付きケーブル 周波数特性 ： ＤＣ〜３Ｇ |
 |

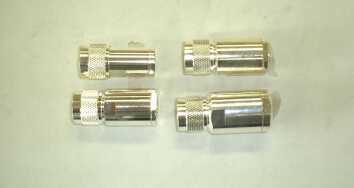

ＮＰ：ＮＪコネクター 各種同軸ケーブル用 |
 |

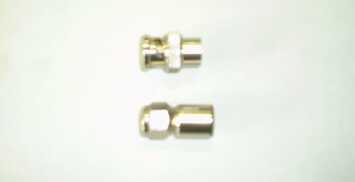

ＢＮＣＰ：ＢＮＣＪコネクター 各種同軸ケーブル用 |
 |

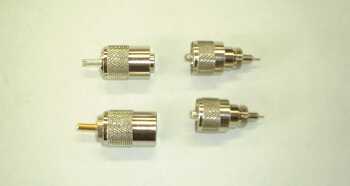

Ｍ型同軸コネクター 各種同軸ケーブル用 |
 |
５０Ω終端抵抗 ７５Ω終端抵抗 周波数特性 ： ＤＣ〜２．５Ｇ |
 |
５０Ω終端抵抗 周波数特性 ： ＤＣ〜３Ｇ |
 |

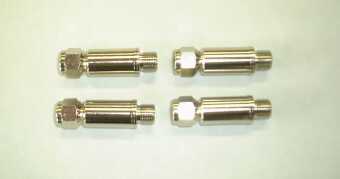

７５Ω用アッテネーター ３ｄＢ ６ｄＢ １０ｄＢ １５ｄＢ ２０ｄＢ ２５ｄＢ 周波数特性 ： ＤＣ〜２Ｇ |
 |
ＴＮＣＰ：ＴＮＣＪ ５０Ω終端抵抗 周波数特性 ： ＤＣ〜３Ｇ |
 |
終端抵抗器 大 ： ５０Ω １００Ｗ 小 ： ５０Ω １０Ｗ |

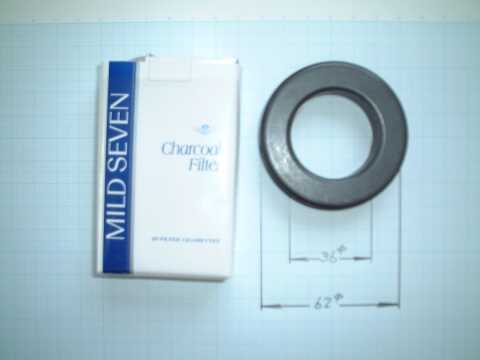

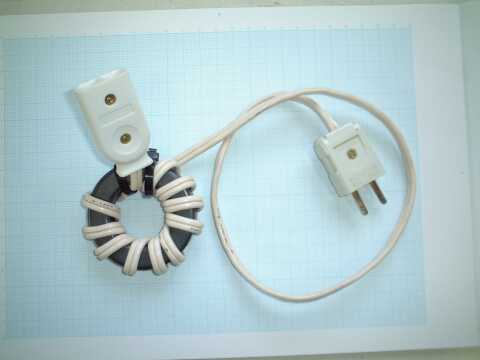

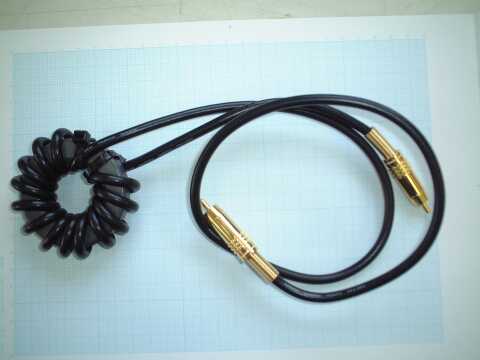

ノイズ用トロイダルコア
 |
|||||||||||||||||||||
|
使用例
 |
 |
 |
 |
 |
