高圧ダイオード,高圧整流ダイオード

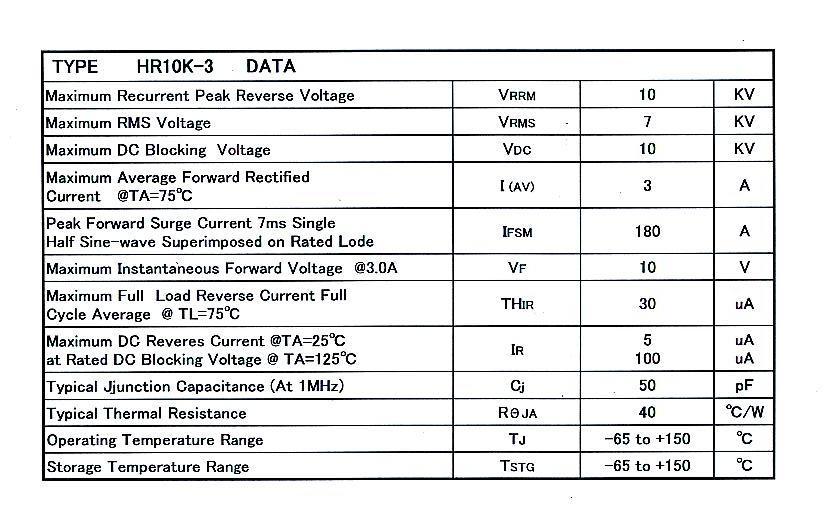

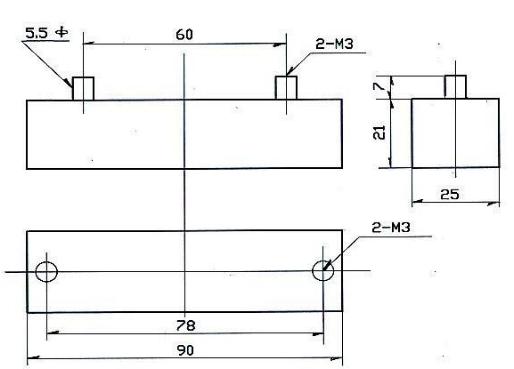

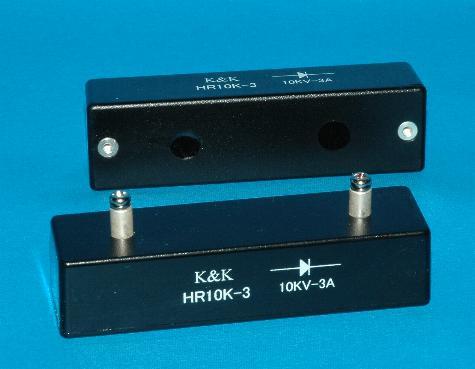

HIGH VOLTAGE RECTIFIERS(高圧整流用ダイオード) . K&K Industry . HR10K-3 10KV-3A
アマチュア無線 送信機用電源・高周波炉用電源等に！
HR10K-3 単価 ： -
ダイオードの逆耐電圧について
★半波整流、及びセンタータップ式両波整流等の場合の、
ダイオード1個あたりの逆耐電圧は、トランスの二次側の交流電圧の３倍以上の逆耐電圧が必要です。
★又ダイオードを4個使用するブリッジ整流回路の場合は、ダイオード1個あたりの逆耐電圧は、
トランスの二次側の交流電圧の1.5倍以上必要です。
★3KV以上の交流電圧を整流する場合、べーク板・エポキシ樹脂板・アクリル板・・・等の絶縁樹脂板に取り付けて、
シャーシーから10mm程度浮かせて固定して下さい
★1000V以上の電圧を整流する場合、ダイオードの端子と同電位の線路の、絶縁被服が無い部分(金属の裸部分)は直接空気に
さらさない事が重要です。裸の状態にして置きますと、高電圧による集塵作用で、塵が集まり、金属の露出部分からのコロナ放電により塵に引火し、
発火する危険性が有ります。対策は、金属の裸部分に、信越化学のシリコーンボンド(KE347)等を塗布し、空気と遮断する策を講じれば防止来ます。
集塵機用高耐圧整流ダイオード等も特注・承ります。
製品の仕様及び外観は、改良の為予告無く変更する場合が有りますが ご了承下さい。
(3)
UNITRODE
UGB-10
HIGH VOLTAGE DIODES(高圧整流用ダイオード)
3.5" Diameter by 2.25"
\6,000.-
(4)
NEC(高圧整流用ダイオード)
1H180M
9KV-0.6A
単価\2,500.-
在庫： SoldOut
不明な点が御座いましたらご遠慮なくお問合せ下さい。(メールによる問合せ)
TEL : 048-711-7372.叉は 070-5574-6652.
お問い合わせ先 ： astec@os.rim.or.jp
又はTEL ： 048-711-7372 叉は 070-5574-6652.
電子機器の特注設計、製造も承ります
