入力回路・出力回路・アンテナマッチング回路等は周波数のマッチングは勿論の事・
その共振した時の共振インピーダンスが入力回路・出力回路・アンテナ回路等にマッチしてるか否かは　
非常に重要なファクターです。
コイルのタップ切替方式と比較すると・ロールインダクターは目的とするインピーダンスを素早く的確につかむ事ができます。

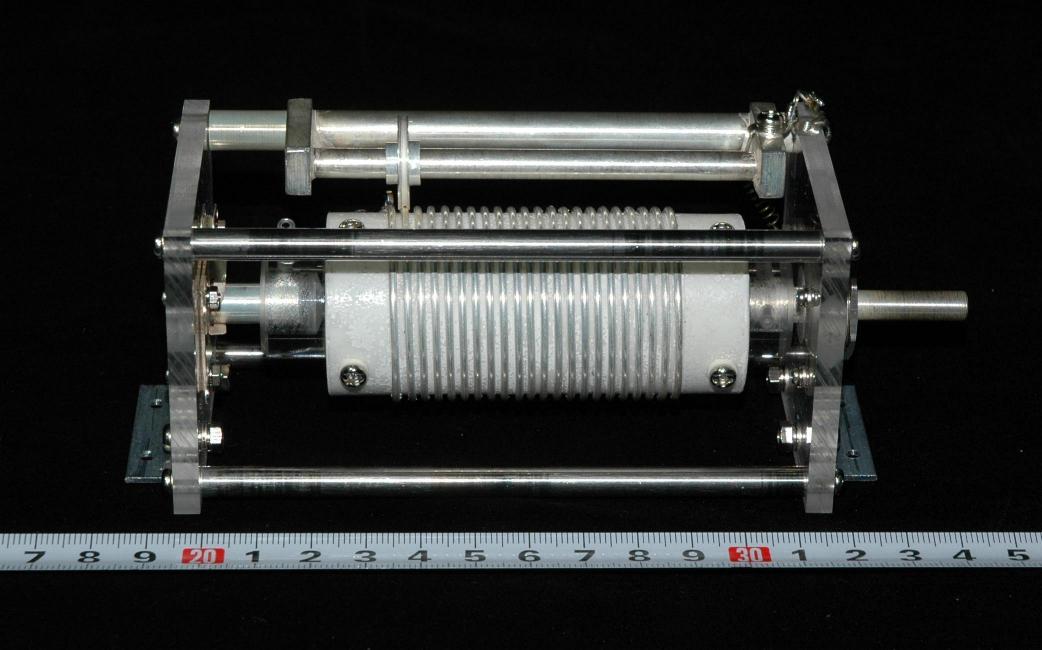

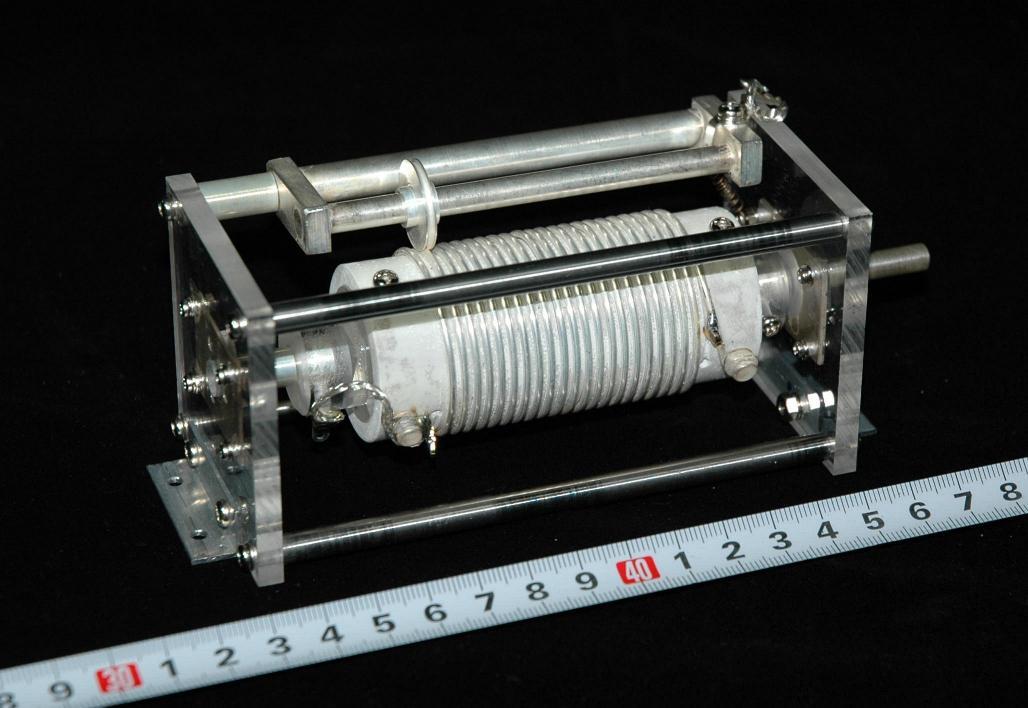

インダクタンス：0.3uH 〜 8.7uH
寸法：60m/mX60m/mX125m/m(突起部含まず)
シャフト長：前面から26m/m
シャフト径：6Φ
使用可能電力：約300W程度

高周波電流の通路は総て黄銅に銀メッキ処理です、他のステーはステンレスSUS304を使用。弊社製造品(新品)です。
シャフトは、前部から後部までつながってません、後部中心のシャフトの回転接触部は120度の3点摺動接触の構造です。
前面及び後面の軸受け部はベアリングを使用してます。

価格：\----- (製造元直販価格)

---

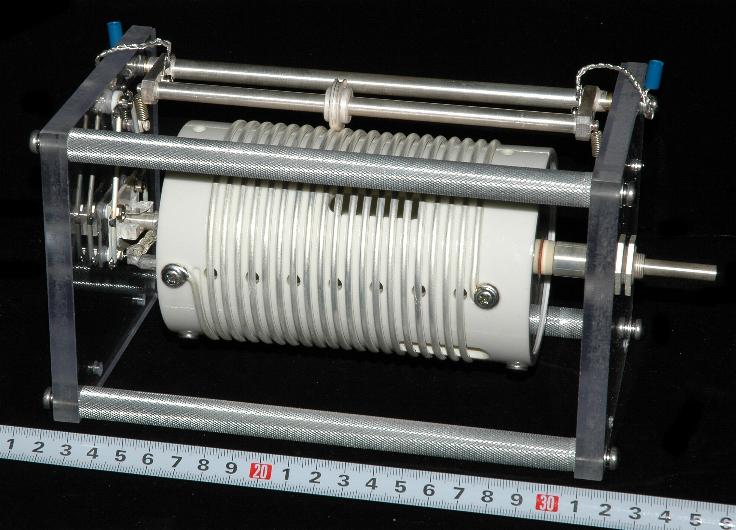

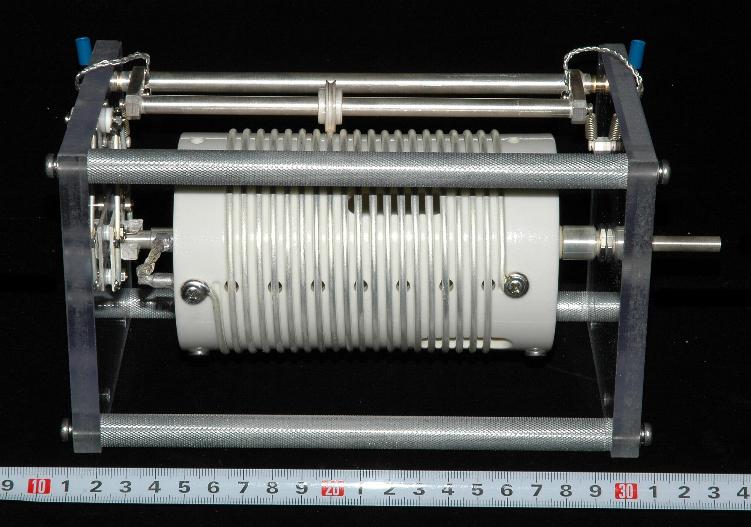

VL-2

インダクタンス：0.1uH 〜 18.8uH

寸法：前面115m/m×115m/m・・奥行:200m/m(シャフト等の突起部含まず)
シャフト長：前面から:32m/m
シャフト径：6Φ
コイルボビン径：80Φ磁器
コイル線径：3Φ銅・銀メッキ
コイル線間：2m/m(線のセンター・センターの間隔では有りません、隙間です)
前後のパネル材質:10m/m厚・透明ポリカーボネート板


高周波電流の通路は総て黄銅に銀メッキ処理です、他のステーはアルミ・及び黄銅に銀メッキを使用。弊社製造品(新品)です。
シャフトは、前部から後部までつながってません、後部中心のシャフトの回転接触部は2点摺動接触の構造です。
後部軸受け部はベアリングを使用。

価格：\----　(製造元直販価格)

===========================

---

近　日　発　売　予　定

27MHzCB用無線機及び28MHzHAM用無線機 専用

アンテナの周波数及びインピーダンスマッチング用ロールインダクター(可変コイル)

---

バリアブルインダクター ローラーインダクター ロールインダクター

---

---

お問い合わせ先 ： astec@os.rim.or.jp
又はTEL ： 048-711-7372 叉は 070-5574-6652.
電子機器の特注設計、製造も承ります

アステックインダストリー
〒338-0832 埼玉県さいたま市桜区西堀4-6-36
http://www.os.rim.or.jp/~astec
